一、概述

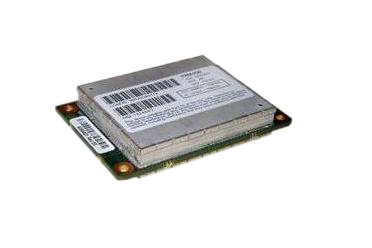

GE MDS数传电台模块TRM450一款结高性能的GMSK数字电台模块，它完全符合FCC-90和ETS-300 -113标准。GE MDS TRM450数传电台模块便于用户集成到RTU、PLC、数显表、自动化机、移动数据终端、测量基准站流动站等设备内部。GE MDS TRM450数传电台模块还可以作为大型电气系统设备的一个部件，提供数据，供电（标准SPI/232接口）和RF天线连接。完成机器（Machine）与机器（Machine）的智能化通讯。该收发模块采用点对多点方式的无线数据传输方式，应用于GPS定位和测绘无线数据链、无人机通信控制、工业自动化、油田数据采集、铁路无线通信、煤矿安全监控系统、管网监控、水文监测系统、污水处理监控等场景。TRM450模块采用单片机控制、提供严酷环境下可靠的数据传输。

GE MDS TRM450数传电台模块支持GMSK BT=0.5及BT=0.3两种调制方式,使其能够提供4800bps到19.2kbps空中速率。同时, TRM450数传模块能够接收和支持模拟信号的调制解调。

二、为什么用GE MDS TRM450数传电台模块

• GE MDS提供高品质产品：世界顶尖的专业无线产品供应商

•  超小体积，模块化单板嵌入式设计，便于用户产品OEM内置集成
•  高可靠通讯，空中传输速率达19200bps
•  2瓦射频功率输出，有效通讯距离50公里以上
•  自动电子调谐，频率范围宽广
•  GMSK数字调制解调
•  3.3V供电，低功耗

三、GE MDS TRM450数传电台模块的典型应用

• 测绘电台

• SCADA

• 无人机通信控制

• 工业自动化

• 油田数据采集

• 铁路无线通信

• 煤矿安全监控系统

• 管网监控

• 水文监测系统

• 交通控制系统

• 石油生产过程自动化

• 天然气生产过程自动化

• 物联网智能化通讯（M to M）

四、GE MDS TRM450数传电台模块的技术规格

GE MDS TRM450数传电台模块的频率范围为410-470MHz, 无线占用带宽12.5和25kHz, 发射功率0.5到2W，软件可调。410-470MHz 模块将按照美国FCC part 99和ETSI EN300_113标准测试核准。按照FCC的测试要求，数传模块将带有指定的天线作整体的测试和核准，将来不再需要另做整机测试核准。

• 尺寸 70x40x10mm
• 调制方式 GMSK
• 空中速率信道带宽12.5kHz: 4800, 8000, 9600
• 信道带宽25.0kHz: 4800, 8000, 9600, 16000, 19200
• 20MHz频段 410-430MHz, 430-450MHz, 450-470MHz
• 信道带宽在同样电路板只需更换滤波器就,可以支持12.5KHz & 25KHz带宽。
• 频率步进 6.25kHz 和5kHz
• 频率稳定度 1.5ppm (-30-+60度)
• 2.5ppm (-40至+85度)
• 温度范围 -40-+85度
• 灵敏度 12dB SINAD@-114dBm
• 邻道选择 70dB (25kHz)
• 60dB (12.5kHz)
• 交调抑制 70dB
• 伪随机抑制 70dB
• 映象抑制 70dB
• 动态范围 84dB
