一、概述

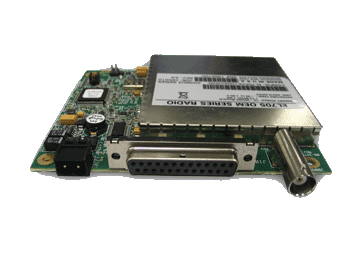

GE MDS EL-7052数传电台模块是为点对多点SCADA专网及其他遥测、遥信、遥控系统设计的高性能、高可靠性、低价位的工业无线数传电台模块。工作频率220-240MHz。它有两款设计，不带外壳的集成板和带铸铝外壳的整机。集成板可以直接与PLC、RTU、电子流量测控装置或其他监测终端集成在一起。通过多个机构检测认证的GE MDS EL7052数传电台模块广泛应用于工业自动化、油田数据采集、铁路无线通信、煤矿安全监控系统、管网监控、水文监测系统、污水处理监控等。

二、特点

• GE MDS产品线里性价比最高的数传电台模块
• 通过多个机构的检测认证
• 产品尺寸小便于OEM集成
• 9600bps的数据吞吐量
• 低功耗、远距离设计，具备休眠模式，可用太阳能电池供电
• 数据直接启动电台发射
• 尾噪声脉冲抑制
• 载波检测信号供载波碰撞检测使用
• 用手持编程器或GEMDSEL-7052电台设置软件进行参数设置
• 提供EL-7052单板电台或EL-7052整机电台

三、GE MDS EL-7052数传模块的典型应用

• 工业自动化
• 油田数据采集
• 铁路无线通信
• 煤矿安全监控系统
• 管网监控
• 水文监测系统
• 交通控制系统
• 石油生产过程自动化
• 天然气生产过程自动化
• SCADA

四、GE MDS EL-7052数传电台模块技术规格

• 频率范围：220~240MHz
• 电台类型：单工/半双工
• 供电电源：额定13.8VDC, 10~30VDC
• 接收电流：75mA, 13.8VDC,2W
• 发射电流：480mA, 13.8VDC,2W
• 电路保护：1A自恢复保险,内置极性相反保护电流输入保护
• 数据接口：RS-232,DB-25 Female
• 端口速率：1.2k~38.4kbps
• 空中速率：9.6kbps/19.2k bps
• 数据时延：<15ms
• 频率稳定度：1.5ppm, -30℃~+60℃

发射单元

• 频率设置：6.25KHz
• 调制方式：4级CPFSK
• 载波功率：2W(33dBm)可调
• 占空比：  50%(100%需附加散热器)
• 信道间隔：12.5kHz
• 邻道辐射：65dB
• 发射启动：数据直接启动,启动时间2ms

接收单元

• 类    型：双超外差式
• 辐射和杂波抑制：-70dB
• 灵敏度  ：-116dBm@12dB Sinad
• 数据性能：-108dBm@10-6BER
• 交调抑制：-70dB最小
• 邻道选择性：55dB
• 温度范围：-30℃~+60℃
• 湿度范围：0~95%非冷凝
• 重    量：单板电台0.13kg, 整机电台0.95kg
