GE MDS Master Station热备份主站数传电台HOT!NEW!
GE MDS
Master Station
GE MDSMaster Station热备份主站数传电台建立在尖端的硬件框架上，为关键通信提供卓越的可靠性。 它可以配置为1 + 1热备份系统，具有可热插拔的冗余电源和电台模块，以确保始终在线操作并最大化网络可用性。 其他组件，如双工器和报警卡也是模块化的，可现场更换，便于维护。该主站使用GE MDS Orbit网络操作系统的优化版，提供面向未来的安全性、网络和QoS功能。
数传电台,GE MDS,Master Station

一、概述

GE MDS Master Station热备份主站数传电台部署窄带通信网络以监视，控制和维护关键工业流程和分布式资产。 这些应用需要高可靠性和可用性，特别是在接入点，因此需要具有内置冗余的高占空比解决方案
能够连续运转。 GE MDS主站可满足这些苛刻的要求。

GE MDS数传电台主站提供1 + 1冗余的两个电台和双电源，以最大化网络可用性。 在发生故障的情况下，控制逻辑快速将主电台切换到备用电台单元。 可以基于电台的错误代码、在可配置的时间段内的通信丢失或功率损失来进行切换。

GE MDS主站支持两种类型的电台模块。

  • GE MDS Orbit数传电台许可或未许可的电台模块支持GE MDS Orbit数传电台平台提供的最新一代性能，网络和安全性。
  • GE MDS SD数传电台许可的电台模块支持部署GE MDS SD数传电台系列网络。 此外，它们还允许向后兼容x710 / x790已有网络。

GE MDS主站电台




二、特点

  • 通过1 + 1热备份电台的保护和热插拔组件最大限度地提高网络可用性。
  • 一系列向后兼容性和迁移选项，用于扩展或发展已建网络并提供项目预算灵活性。
  • 简单的替换选项，具有从GE MDS SD数传电台到GE MDS Orbit数传电台模块的现场可升级性。
  • GE MDS Orbit数传电台平台提供的最全面的网络安全和网络功能可以防御威胁，并且易于集成到现代网络中。

•  可用GE MDS PulseNET网管软件进行网络管理。

三、为什么要选择Master Station热备份主站数传电台

可靠性和模块化

  • 1 + 1电台冗余，具有热备份和快速主备电台切换
  • 具有冗余操作的各种AC / DC电源选项
  • 模块化，在线，热插拔组件
  • 工作温度范围为-30至+ 60°C
  • 7x24小时连续运行
  • 没有活动部件或风扇
  • 电池备份选项

  灵活性

  • 支持300-512 MHz和880-960 MHz频段的GE MDS SD系列电台，与传统X710 / X790系统向后兼容
  • 支持GE MDS Orbit免许可900MHz1或QAM许可技术，涵盖100,200,400,700和900 MHz频段
  • MDS Orbit支持200和700 MHz频段内高达50kHz的带宽
  • 可选内置双工器、GPS、WiFi
  • 可接入滤波器

  先进的网络和安全

  • Orbit 网络操作系统具有先进的路由、交换、QoS和网管能力
  • 尖端的网络安全套件包括防火墙、RF加密、端到端IPSec VPNs、X.509密钥轮换认证，安全启动和固件

四、GE MDS Master Station热备份主站数传电台的典型应用

•　GNSS数据链

•　工业自动化

•　油田数据采集

•　铁路无线通信

•　煤矿安全监控系统

•　管网监控

•　水文监测系统

•　交通控制系统

•　石油生产过程自动化

•   天然气生产过程自动化

•　SCADA数传电台

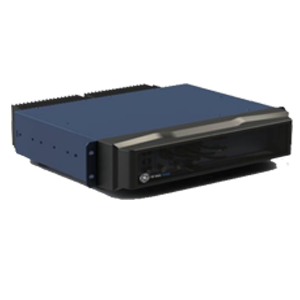

产品图片

  • 数传电台,GE MDS,Master Station



MDS 主站



Orbit许可的窄带模块

  • 调制 – QPSK, 16QAM, 64QAM
  • 自适应调制 - 每个数据包，每个远程，双向
  • 动态FEC - 卷积，里德所罗门（Reed Solomon）
  • 压缩- IP标头和有效负载，效率提高高达30％
  • 媒体访问控制- 高性能MAC

Orbit模块频率

•    L1B: 150-174 MHz• L4E: 406.1-470 MHz

•    L2X: 216-235 MHz• L7A: 757-758 and 787-788 MHz

•    L4A: 330-406 MHz• L9C: 896-960 MHz


发射机参数

  • 频率稳定性 – +/- 0.5 ppm
  • 峰值功率4               330-470 MHz     896-9160 MHz
  • 电台模块                       39.3           38.8
  • 冗余, 无双工器              38.4           37.3
  • 冗余,  有双工器             37.2           35.2
  • 功率可调范围 – +20dBm to +40dBm
  • 阻抗 – 50 Ohms



接收机参数

  • 类型-直接变频
  • 相邻频道抑制– 60 dB nominal

接收灵敏度

                                         Frequency Bands

       L1B        L2X        L4E       L7A       L7A

冗余，无双工器   -114.7    -113.6    -112.4    -110.7   -110.7

冗余，有双工器     N/A       N/A      -111.2    -109.2    -109.2



Orbit免申请900MHz模块

  • 频率 902-928 MHz
  • 调制2, 4-level GFSK, Dwell Time 10-300 msec
  • 扩频方式 – FHSS, DTS
  • 占用带宽 152 to 1320 kHz, up to 80 信道

数据速率/灵敏度

–   125 Kbps/-104 dBm– 1.0 Mbps/-94 dBm

–   250 Kbps/-102 dBm– 1.25 Mbps/-94 dBm

– 500 Kbps/-98 dBm

  • 峰值功率– 29dBm +/-0.5dB
  • 时延 –可单向调整到 <5 msec
  • 输出阻抗 – 50 Ohms

SD 电台模块

  • 调制 – Digital, CPFSK
  • 无线电模式-带MAC的数据包，透明
  • 兼容 – MDS X710 Series, MDS SD Series, MDS Orbit in CPFSK A Modem

SD模块频率

•    SDM4 D  – 300-360 MHz• SDM9 C – 928-960 MHz

•    SDM4 B  – 400-450 MHz• SDM9 K – TX 926-960 MHz,

  •  SDM4 C  – 450-512 MHzRX 880-915 MHz

发射参数

  • 频率稳定性 – +/- 0.5 ppm
  • 峰值功率            300-512 MHz          928-960 MHz

(dBm +/- 0.5dB)      (dBm +/- 0.85dB)

  • 电台模块                         40.5                    40.25
  • 冗余，无双工器                39.4                   38.7
  • 冗余，有双工器                38.2                   36.6
  • 功率范围 – +30dBm to +40dBm
  • 占空比 - 连续，阻抗– 50 Ohms

接收参数

  • 类型-双变频超外差式
  • 临道抑制– 60 dB

接收灵敏度 @1x10-6BER, Modem 9600

电气指标

  • 功耗 - <80瓦（基于冗余）
  • DC 电源 – +/- 12-36V, +/- 36-75V, +/- 75-140V
  • AC 电源 – 100-240V, 50/60 Hz

物理参数

  • 尺寸 – 3.5 H x 17.2 W x 16 D英寸, 8.9 H x 43.8 W x 40.6 D cm
  • 重量 – 24 lbs., 10.9 kg

环境

  • 温度 – -30° to +60°C (-22° to 140°F)
  • 湿度 – 95% at 40°C (104°F) non-condensing
  • 冷却- 散热片，无风扇，无活动部件

Wi-Fi选项

  • 频率2.4GHz with IEEE 802.11 b/g/n
  • 工作模式：接入点，站
  • 可扩展性最多2个SSID，最多7个客户端/站点
  • SSID隐藏：是| VLAN映射：是
  • 载波功率20dBm可调

电源选项

•   110/220 VAC•   12-36 VDC• 90-260 VAC

•    +/- 36-72 VDC• 75-140 VDC

内置双工器选项

  • 9 MHz (932.0-932.5) / (941.0-941.5) MHz
  • 24 MHz (928.0-929.0) / (952.0-953.0) MHz
  • 31  MHz (928.0-929.0) / (959.0-960.0 MHz
  • 39 MHz (896.0 - 898.0) / (935.0 -937.0) MHz
  • 350-512MHz / 5-10MHz SP (INT)
  • 每个频段都有TX高或低双工器选项
  • 无内置双工器

网络参数

  • IPv4路由OSPF，EBGP，RIPv2，具有基于性能的路由故障转移，IPv6路由1
  • 完全管理的交换机功能，IEEE 802.3,802.1Q / VLAN，64个VLAN，STP
  • 并发桥接和路由
  • GRE隧道，支持第2层（以太网）和第3层
  • 基于链路丢失，延迟降级或丢包阈值的任何两个无线/以太网接口之间的路由/路径故障转移
  • 服务质量（QoS）16个出口队列，优先级排队，公平队列，流量整形，基于DSCP的分类，802.1p和2-4层分类器
  • IP Protocols TCP, UDP, ARP, DHCP, ICMP, NTP, FTP, SFTP, TFTP,

安全性

  • IPSec VPN服务器（响应者）和带有DMVPN的客户端（发起者）
  • 身份验证公钥，EAPTLS，预共享，Ike 1-2
  • 加密：3DES，AES 128/192/256，CBC，CTR，CCM，GCM，SHA 256/384/512 HMAC，WiFi WPA / WPA2 PSK
  • 防火墙：具有MAC过滤，NAT，源NAT（伪装），静态NAT，端口转发的有状态3-4层防火墙
  • 设备安全：安全启动，安全固件，数字签名硬件和软件，磁力计篡改检测（Magnetometer Tamper Detection）
  • 证书管理：X.509，SCEP，PEM，DER，RSA
  • 用户验证：本地RBAC，AAA / RADIUS，802.1x
  • 进程中FIPS 140-2（2级）认证

网管

  • GE MDS PulseNET NMS支持设备管理和自动配置
  • GUI配置向导简化操作，人性化，易操作
  • 通过基于Web的GUI和/或CLI进行安全的设备管理
  • 事件记录，Syslog-over-TLS，SSH，控制台
  • Iperf吞吐量诊断，NETCONF
  • SNMPv1/v2c/v3, MIB-II, Enterprise MIB

接口

  • Serial  COM1   – RS232, RJ45• USB – 2.0
  • Serial  COM2   – RS232/485, RJ45• GPS – SMA Female
  • Ethernet 1  –  10/100  BaseT, RJ45•    Antenna  –  N Female
  • Ethernet 2 – 10/100 BaseT, RJ45
  • Wi-Fi – RP-SMA connector

认证证书

内置SD电台模块的主站

  • Industry Canada and ENTELA
  • FCC Part 101: 820 to 960 MHz
  • FCC Part 90: 928 to 960 MHz
  • FCC Part 24: 820 to 960 MHz
  • FCC Part 90: 300 to 512 MHz
  • CE, ETSI: 300 to 512 MHz
  • UL 60950-1 Safety approval
  • 内置许可窄带Orbit模块的主站
  • Industry Canada, Anatel
  • FCC Part 90: 896-960 MHz
  • FCC Part 90:  406-470 MHz

–  FCC Part 27:  757-758 & 787-788 MHz

–  CE, ETSI: 330-406 MHz, 406-470 MHz

  • CSA General Safety approval
  • 内置免申请的Orbit模块的主站
  • FCC Part 15, ICRSS-210
  • CSA General Safety approval

保证

  • 标准的2年制造商保修适用于所有MDS主站型号
