一、概述

今天的监控和数据采集系统要求传输的数据量大、速度快，此外，在很多的应用中要求无线设备可以灵活的配置。GE MDS推出了新款、高速、灵活、精巧的GE MDSTransNET跳频扩频数字电台。

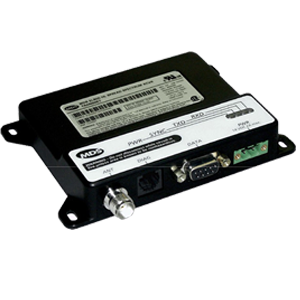

GE MDS跳频扩频数传电台EL-805采用先进的跳频扩频技术，工作在902～928MHz/2.4～2.483 GHz的ISM频段，提供一个长距离，速率可达115.2Kbps的数据链。它提供透明的数据传输，支持几乎所有的监控和数据采集协议和EFM协议，包括MODBUS协议。

GE MDS EL-805跳扩频数传电台模块广泛应用于无人机通信控制、工业自动化、油田数据采集、铁路无线通信、煤矿安全监控系统、管网监控、水文监测系统、污水处理监控等。

任何GE MDS TransNET数传电台都可以设置成中继站，可以存储转发数据，扩展网络运行的范围。任何一级网络中允许多个中继站并存，防止单一电台的损坏影响整个网络的运行，中继站的数量没有限制。产品适用于工业级的使用环境，UL标准一级二类，A、B、C、D各种危险恶劣环境。

二、特点

高速率：115.2Kbps

可靠的无线通信—是为干扰严重的环境下使用而设计的

无可比拟的顽存性：

                 前向纠错

                 确认/重发，多重发送

工业级性能：工作温度范围宽，适于在极端场合恶劣的环境下工作

休眠模式：7毫安电流，适于太阳能供电的应用

存储转发功能，自愈合网络

远程网管：中心控制，不需到现场就可了解状况，远程设置

三、为什么选择EL-805

超强的系统性能数据完整可靠性：DSP数字信号处理技术，自适应均衡，自动确认/重发，前向纠错，存储转发、跳频扩频、高达64000跳/秒、自动避开干扰频点。 　　

安装灵活迅速：即插即用，投资回报快。无需额外的软件及设置就可以和任何一种异步通信协议通信，无需申请频率。 　　

在极端恶劣的环境下工作：严格的设计使电台在干扰严重、信号路径困难情况下性能优异。 　　

最小的占用空间：极端精巧的设计，可以内置在RTU/PLC箱内。 　　

灵活的交互介面：提供RS-232 接口与RTU/PLC 直接连接，也支持多点环境下的RS-485接口。

具有休眠功能，适于耗电量要求极低的应用— 电流小于7mA。并能快速唤醒，接入关键的数据。

GE MDS跳频扩频数传电台EL-805的性能价格比超群。 　　

在点对点和点对多点的应用环境中，灵活可靠。

四、应用

无人机通信控制

工业自动化

油田数据采集

铁路无线通信

煤矿安全监控系统

管网监控

水文监测系统

交通控制系统

石油生产过程自动化

天然气生产过程自动化

SCADA

五、技术规格

频率范围

• EL-805(900MHz)工作在902-928MHz；
• EL-805(2.4GHz)工作在2.4～2.483GHz

外观和使用环境

• 尺寸： 7.7×11.8× 1.6 cm（长x宽x高）
• 供电： DC 6-30V
• 重量：130g

功耗

• 状态 30Vdc 13.8Vdc 6 Vdc
• 发射 236mA 510mA 1.18A
• 接收 51mA 100mA 155mA
• 休眠：4 mA
• 温度范围：-40℃至+70℃
• 湿度：<95％，非冷凝

发射机

• 载波功率：0.1W－1W（TransNET2400）
• 调制方式：CPFSK

接收机

• 接收灵敏度：－110dBm @BER 1×10-6
• 检错：CRC16， 有错重发
• 抗干扰性能
• 64,000 跳频模式自动选择
• FEC CRC/ARQ检错重发
• 多重发送
• 优异的强信号特性(抗干扰)
• 频段分区，便于和其它服务共存

数据特性

• 接口：RS-232/RS-485， 用户自选
• 可用吞吐量：115.2Kbps
• 端口速率：1.2 to 115.2Kbps

接头

• 电源接头：2 pin Phoenix
• 天线接头：TNC

运行模式

• 点对多点
• 基站，子站，中继站
• 中继延伸(存储转发)
• 中继次数不限
• 自愈合网络
• 网管性能
• 中心控制
• 减少现场巡检
• 存储转发设置

机构认证

• FCC
• UL/CSA
• IC
